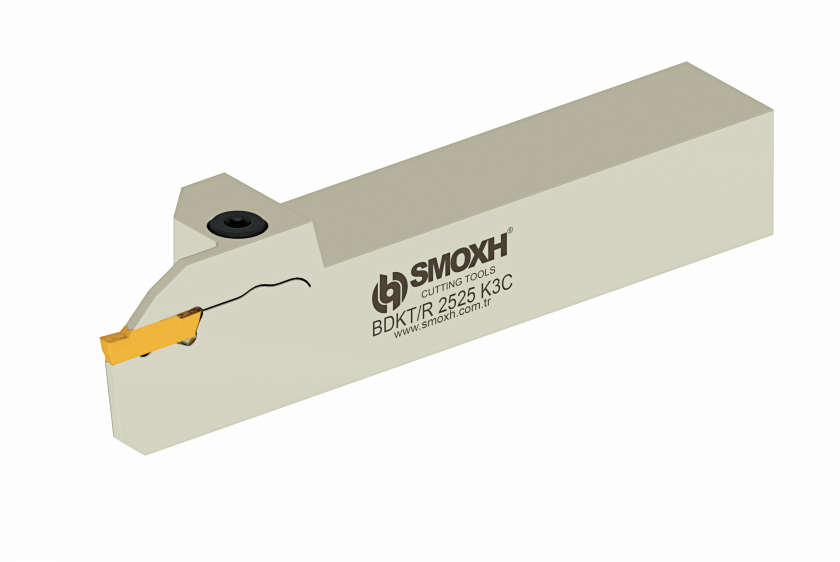

Dış Çap Kanal Takımları BDKT-R/L MGM (KRLY)

Dış Çap Kanal Takımları

CNC torna makinelerinde dış çap kanal açma ve koparma takımları, hassas kesim işlemleri için ideal bir çözümdür. Bu takımlar, dar alanlarda bile yüksek hassasiyetle çalışarak parçaların doğru bir şekilde şekillendirilmesini sağlar.

Üstün Hassasiyet ve Duruş

Dış çap kanal açma ve koparma takımları, aşağıdaki özellikleri ile dikkat çeker:

• Yüksek hassasiyetle kesim yapabilme
• Düşük titreşimle çalışarak kesim kalitesini artırma
• Dar alanlarda bile etkili performans

Uygulama Alanları

Bu takımlar, çeşitli endüstriyel uygulamalarda kullanılmaktadır:

• Oluk açma
• Diş açma
• Çeşitli kanal şekillerinin oluşturulması
• Parçaların ayrılması ve kesilmesi

Malzeme Seçimi

Dış çap kanal takımları, dayanıklı malzemelerden üretilmiştir:

• Sertleştirilmiş çelik
• Karbür gibi yüksek performanslı materyaller

Bu malzemeler, takımların ömrünü uzatırken, kesim verimliliğini artırır.

Kesim Hızı ve Verimlilik

CNC makinelerinde dış çap kanal açma ve koparma takımları:

• Yüksek hızda otomatik çalışma imkanı sunar
• Minimal titreşim ile kesim yapar
• İşlem süresini kısaltarak üretim verimliliğini artırır

İçten Soğutmalı Dış Çap Kanal Açma ve Koparma Takımlarının Avantajları

Aşırı Isının Önlenmesi

İçten soğutma sistemine sahip takımlar, kesim sırasında ısıyı etkili bir şekilde yönetir:

• Kesim sırasında oluşan ısının takıma ve iş parçasına zarar vermesini engeller
• Soğutma sıvısı doğrudan kesme bölgesine yönlendirilir

Daha Yüksek Kesme Performansı

İçten soğutma, kesim işlemlerinin kalitesini artırır:

• Daha temiz ve düzgün işleme imkanı sunar
• Kesme performansını artırarak hassas sonuçlar elde edilmesini sağlar

Daha Uzun Takım Ömrü

Doğru soğutma sıvısı yönlendirmesi, aşağıdaki avantajları sunar:

• Takımların aşınmasını engeller
• Daha uzun süre kesim işlemi yapılabilir
• Takım değiştirme sıklığını azaltarak üretim maliyetlerini düşürür

Yüksek Verimlilik

İçten soğutma, kesim işlemlerini daha verimli hale getirir:

• Aşırı ısınmadan korunan takımlar, daha yüksek kesme hızlarına ulaşır
• Üretim süreçlerinde zaman tasarrufu sağlar

Kurulduğu günden bu yana sürekli AR-GE ve teknolojik yatırımlar yaparak 15.000 m² alanda mühendisleri ve alanında tecrübeli 120 personeli ile 6.000’i aşkın ürün çeşidi ile üretimine devam etmektedir.

Teknik Ozellikler

Sipariş Kodu	Ürün Tanımı	Ölçüler										Master Insert	Barkod
	BDKT-R/L MGM (KRLY)	ElmasMarkası	Fig.	h	B	L	S	t Max	D Max	Yön	Ağırlık(Kg)
SM09493	1212 BDKT/R K2C-T15	KRLY	1	12	12	100	12.3	15	34	Sağ	0.14	MGM. 2C	8681408009493
SM09691	1212 BDKT/L K2C-T15	KRLY	1	12	12	100	12.3	15	34	Sol	0.14	MGM. 2C	8681408009691
SM09479	1616 BDKT/R K2C-T18	KRLY	1	16	16	125	16.3	18	40	Sağ	0.31	MGM. 2C	8681408009479
SM09660	1616 BDKT/L K2C-T18	KRLY	1	16	16	125	16.3	18	40	Sol	0.31	MGM. 2C	8681408009660
SM09455	2020 BDKT/R K2C-T18	KRLY	1	20	20	125	20.3	18	40	Sağ	0.42	MGM. 2C	8681408009455
SM09653	2020 BDKT/L K2C-T18	KRLY	1	20	20	125	20.3	18	40	Sol	0.42	MGM. 2C	8681408009653
SM27411	2020 BDKT/R K2C-T12	KRLY	1	20	20	125	20.3	12	36	Sağ	0.42	MGM. 2C	8681408027411
SM38851	2020 BDKT/L K2C-T12	KRLY	1	20	20	125	20.3	12	36	Sol	0.42	MGM. 2C	8681408038851
SM09462	2525 BDKT/R K2C-T18	KRLY	1	25	25	150	25.3	18	46	Sağ	0.73	MGM. 2C	8681408009462
SM09677	2525 BDKT/L K2C-T18	KRLY	1	25	25	150	25.3	18	46	Sol	0.73	MGM. 2C	8681408009677
SM09486	3232 BDKT/R K2C-T18	KRLY	1	32	32	170	32.3	18	72	Sağ	1.34	MGM. 2C	8681408009486
SM09684	3232 BDKT/L K2C-T18	KRLY	1	32	32	170	32.3	18	72	Sol	1.34	MGM. 2C	8681408009684
SM47747	2020 BDKT/R K2.5C-T18	KRLY	1	20	20	125	20.4	18	40	Sağ	0.42	MGM. 2.5C	8681408047747
SM47754	2020 BDKT/L K2.5C-T18	KRLY	1	20	20	125	20.4	18	40	Sol	0.42	MGM. 2.5C	8681408047754
SM47761	2525 BDKT/R K2.5C-T18	KRLY	1	25	25	150	25.4	18	46	Sağ	0.73	MGM. 2.5C	8681408047761
SM47778	2525 BDKT/L K2.5C-T18	KRLY	1	25	25	150	25.4	18	46	Sol	0.73	MGM. 2.5C	8681408047778
SM09547	1212 BDKT/R K3C-T18	KRLY	1	12	12	100	12.3	18	38	Sağ	0.14	MGM. 3C	8681408009547
SM09745	1212 BDKT/L K3C-T18	KRLY	1	12	12	100	12.3	18	38	Sol	0.14	MGM. 3C	8681408009745
SM09523	1616 BDKT/R K3C-T18	KRLY	1	16	16	125	16.4	18	40	Sağ	0.31	MGM. 3C	8681408009523
SM09714	1616 BDKT/L K3C-T18	KRLY	1	16	16	125	16.4	18	40	Sol	0.31	MGM. 3C	8681408009714
SM09509	2020 BDKT/R K3C-T20	KRLY	1	20	20	125	20.4	20	44	Sağ	0.42	MGM. 3C	8681408009509
SM09707	2020 BDKT/L K3C-T20	KRLY	1	20	20	125	20.4	20	44	Sol	0.42	MGM. 3C	8681408009707
SM57258	2020 BDKT/R-K3C-T-T20	KRLY	2	20	20	125	20.4	20	–	Sağ	0.42	MGM. 3C	8681408057258
SM57265	2020 BDKT/L-K3C-T-T20	KRLY	2	20	20	125	20.4	20	–	Sol	0.42	MGM. 3C	8681408057265
SM09516	2525 BDKT/R K3C-T22	KRLY	1	25	25	150	25.4	22	50	Sağ	0.73	MGM. 3C	8681408009516
SM09721	2525 BDKT/L K3C-T22	KRLY	1	25	25	150	25.4	22	50	Sol	0.73	MGM. 3C	8681408009721
SM57173	2525 BDKT/R-K3C-T-T22	KRLY	2	25	25	150	25.4	22	–	Sağ	0.73	MGM. 3C	8681408057173
SM57180	2525 BDKT/L-K3C-T-T22	KRLY	2	25	25	150	25.4	22	–	Sol	0.73	MGM. 3C	8681408057180
SM24601	2525 BDKT/R K3C-T25	KRLY	1	25	25	150	25.4	25	54	Sağ	0.73	MGM. 3C	8681408024601
SM25141	2525 BDKT/L K3C-T25	KRLY	1	25	25	150	25.4	25	54	Sol	0.73	MGM. 3C	8681408025141
SM57197	2525 BDKT/R-K3C-T-T25	KRLY	2	25	25	150	25.4	25	–	Sağ	0.73	MGM. 3C	8681408057197
SM57203	2525 BDKT/L-K3C-T-T25	KRLY	2	25	25	150	25.4	25	–	Sol	0.73	MGM. 3C	8681408057203
SM24625	2525 BDKT/R K3C-T40	KRLY	1	25	25	170	25.4	40	84	Sağ	0.73	MGM. 3C	8681408024625
SM25134	2525 BDKT/L K3C-T40	KRLY	1	25	25	170	25.4	40	84	Sol	0.73	MGM. 3C	8681408025134
SM09530	3232 BDKT/R K3C-T22	KRLY	1	32	32	170	32.4	22	76	Sağ	1.34	MGM. 3C	8681408009530
SM09738	3232 BDKT/L K3C-T22	KRLY	1	32	32	170	32.4	22	76	Sol	1.34	MGM. 3C	8681408009738
SM09554	2020 BDKT/R K4C-T20	KRLY	1	20	20	125	20.4	20	44	Sağ	0.42	MGM. 4C	8681408009554
SM09752	2020 BDKT/L K4C-T20	KRLY	1	20	20	125	20.4	20	44	Sol	0.42	MGM. 4C	8681408009752
SM57272	2020 BDKT/R-K4C-T-T20	KRLY	2	20	20	125	20.4	20	–	Sağ	0.42	MGM. 4C	8681408057272
SM57289	2020 BDKT/L-K4C-T-T20	KRLY	2	20	20	125	20.4	20	–	Sol	0.42	MGM. 4C	8681408057289
SM27428	2020 BDKT/R K4C-T25	KRLY	1	20	20	125	20.4	25	54	Sağ	0.42	MGM. 4C	8681408027428
SM38844	2020 BDKT/L K4C-T25	KRLY	1	20	20	125	20.4	25	54	Sol	0.42	MGM. 4C	8681408038844
SM09561	2525 BDKT/R K4C-T22	KRLY	1	25	25	150	25.4	22	50	Sağ	0.73	MGM. 4C	8681408009561
SM09769	2525 BDKT/L K4C-T22	KRLY	1	25	25	150	25.4	22	50	Sol	0.73	MGM. 4C	8681408009769
SM24618	2525 BDKT/R K4C-T25	KRLY	1	25	25	150	25.4	25	54	Sağ	0.73	MGM. 4C	8681408024618
SM25127	2525 BDKT/L K4C-T25	KRLY	1	25	25	150	25.4	25	54	Sol	0.73	MGM. 4C	8681408025127
SM24687	2525 BDKT/R K4C-T40	KRLY	1	25	25	170	25.4	40	84	Sağ	0.73	MGM. 4C	8681408024687
SM25110	2525 BDKT/L K4C-T40	KRLY	1	25	25	170	25.4	40	84	Sol	0.73	MGM. 4C	8681408025110
SM09578	3232 BDKT/R K4C-T22	KRLY	1	32	32	170	32.4	22	76	Sağ	1.34	MGM. 4C	8681408009578
SM09776	3232 BDKT/L K4C-T22	KRLY	1	32	32	170	32.4	22	76	Sol	1.34	MGM. 4C	8681408009776
SM09585	2020 BDKT/R K5C-T20	KRLY	1	20	20	125	25.5	20	44	Sağ	0.42	MGM. 5C	8681408009585
SM09783	2020 BDKT/L K5C-T20	KRLY	1	20	20	125	25.5	20	44	Sol	0.42	MGM. 5C	8681408009783
SM09592	2525 BDKT/R K5C-T25	KRLY	1	25	25	150	25.5	25	54	Sağ	0.73	MGM. 5C	8681408009592
SM09790	2525 BDKT/L K5C-T25	KRLY	1	25	25	150	25.5	25	54	Sol	0.73	MGM. 5C	8681408009790
SM37830	2525 BDKT/R K5C-T40	KRLY	1	25	25	170	25.5	40	84	Sağ	0.73	MGM. 5C	8681408037830
SM37847	2525 BDKT/L K5C-T40	KRLY	1	25	25	170	25.5	40	84	Sol	0.73	MGM. 5C	8681408037847
SM09608	3232 BDKT/R K5C-T25	KRLY	1	32	32	170	32.5	25	82	Sağ	1.34	MGM. 5C	8681408009608
SM09806	3232 BDKT/L K5C-T25	KRLY	1	32	32	170	32.5	25	82	Sol	1.34	MGM. 5C	8681408009806
SM09615	2525 BDKT/R K6C-T25	KRLY	1	25	25	150	25.6	25	54	Sağ	0.73	MGM. 6C	8681408009615
SM09813	2525 BDKT/L K6C-T25	KRLY	1	25	25	150	25.6	25	54	Sol	0.73	MGM. 6C	8681408009813
SM09622	3232 BDKT/R K6C-T25	KRLY	1	32	32	170	32.6	25	82	Sağ	1.34	MGM. 6C	8681408009622
SM09820	3232 BDKT/L K6C-T25	KRLY	1	32	32	170	32.6	25	82	Sol	1.34	MGM. 6C	8681408009820
SM09646	2525 BDKT/R K8C-T25	KRLY	1	25	25	150	25.6	25	54	Sağ	0.73	MGM. 8C	8681408009646
SM09837	2525 BDKT/L K8C-T25	KRLY	1	25	25	150	25.6	25	54	Sol	0.73	MGM. 8C	8681408009837
SM09639	3232 BDKT/R K8C-T27	KRLY	1	32	32	170	32.8	27	86	Sağ	1.34	MGM. 8C	8681408009639
SM09844	3232 BDKT/L K8C-T27	KRLY	1	32	32	170	32.8	27	86	Sol	1.34	MGM. 8C	8681408009844
